Diagramme de Bode : cas simples
Diagramme de Bode avec un carré
Fonction de transfert : FTBO et FTBF
Fonction de transfert avec perturbation
Filtre passe-haut avec RC
Filtre passe-bas avec RC
Filtre passe-bande avec RLC
Tracer les diagrammes de Bode des fonctions de transfert suivantes :
\(\textstyle H(p) = \frac{(p + 1)(p + 100)}{p + 10} \)
\(\textstyle G(p) = \frac{p + 1}{p(p + 10)} \)
Tracer les diagrammes de Bode des fonctions de transfert suivantes :
\(\textstyle H(p) = \frac{(p + 1)^2}{p(p + 10)} \)
\(\textstyle G(p) = \frac{1000(p + 1)}{(p + 10)^2} \)

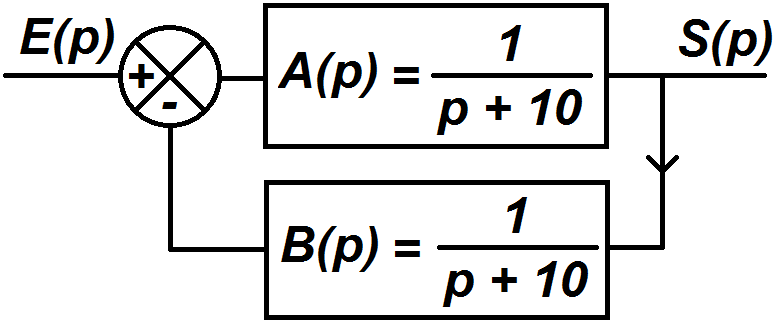

Donner la FTBO et la FTBF correspondant au schéma suivant :

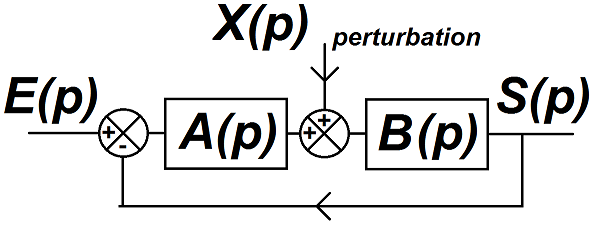

Trouver la fonction de transfert associée au schéma suivant :
Nous allons faire l’étude complète d’un filtre passe-haut obtenu avec un circuit RC (tu peux regarder le début de la vidéo pour voir le montage). Nous tracerons notamment le diagramme de Bode.
Nous allons faire l’étude complète d’un filtre passe-bas obtenu avec un circuit RC (tu peux regarder le début de la vidéo pour voir le montage). Nous tracerons notamment le diagramme de Bode.
Nous allons faire l’étude complète d’un filtre passe-bande obtenu avec un circuit RLC (tu peux regarder le début de la vidéo pour voir le montage). Nous tracerons notamment le diagramme de Bode.
